Referentiearchitectuur

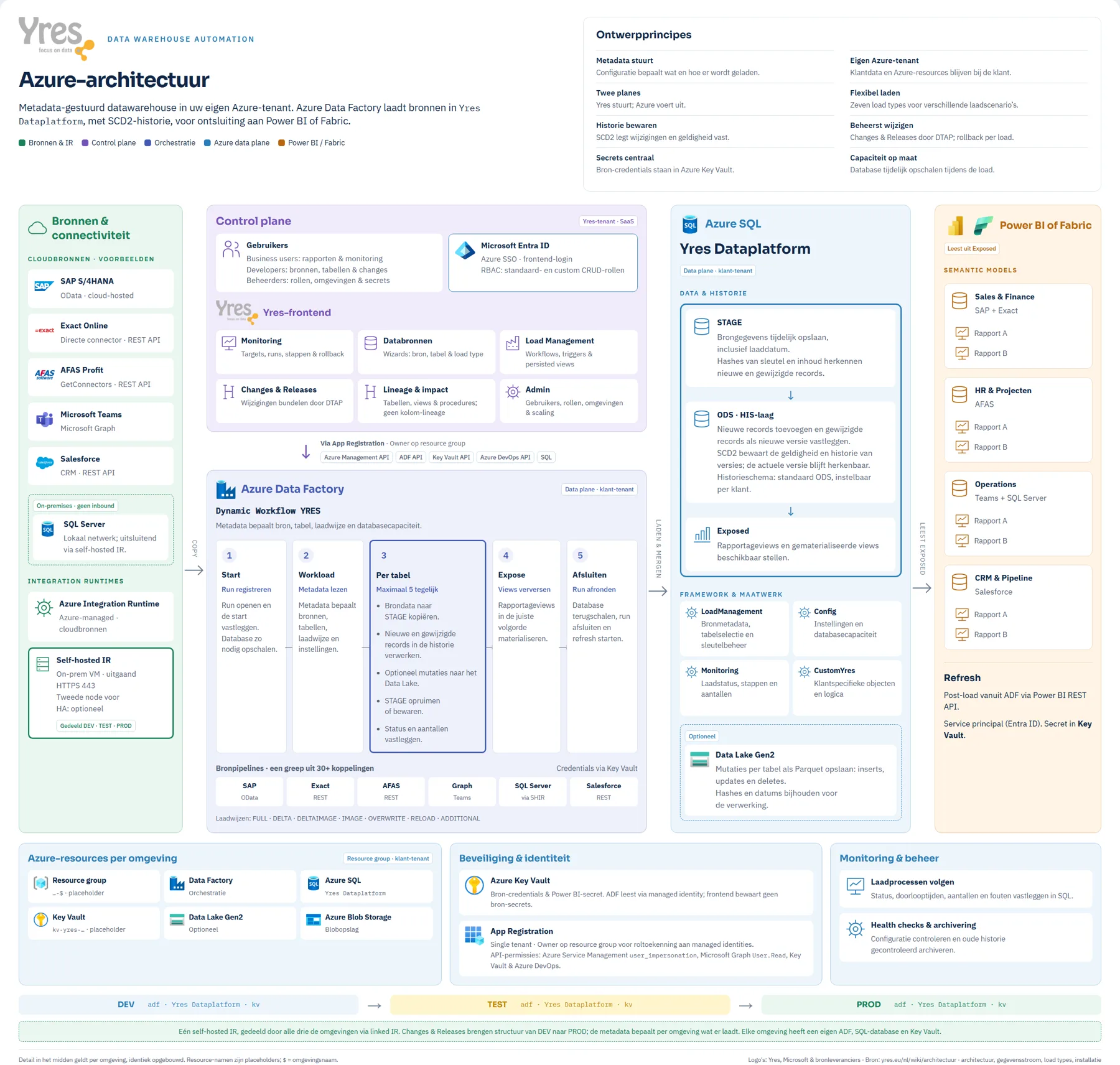

De complete opzet van Yres op Azure op één plaat. Je ziet welke bronnen hoe binnenkomen, wat er in de Yres-tenant draait en wat in de tenant van de klant, hoe een laadrun verloopt en hoe Power BI of Fabric de data afneemt. De plaat is bedoeld voor architecten, security-teams en iedereen die een installatie voorbereidt.

Referentiearchitectuur van Yres op Azure

Open de plaat op ware grootte · English version

Zo lees je de plaat​

Van links naar rechts volgt de plaat de data.

  1. Bronnen en connectiviteit. Cloudbronnen lopen via de Azure Integration Runtime. Bronnen in het eigen netwerk lopen via een self-hosted integration runtime die alleen uitgaand verkeer maakt (HTTPS, poort 443). Er hoeft geen poort open naar binnen.
  2. Control plane. De Yres-webapp draait in de tenant van Yres. Daar richt je bronnen, tabellen en changes in. De webapp bestuurt de Azure-resources van de klant via een App Registration en bewaart zelf geen klantdata.
  3. Azure Data Factory. Eén workflow laadt alles in vijf stappen: run registreren, metadata lezen, per tabel laden (maximaal vijf tegelijk), rapportageviews verversen en afsluiten. Welke bron, welke tabel en welke laadwijze bepaalt de metadata.
  4. Azure SQL. Data komt binnen in STAGE en gaat met SCD2-historie naar de HIS-laag. Rapportages lezen uit Exposed. Optioneel schrijft Yres de mutaties per tabel als Parquet naar een Data Lake.
  5. Power BI of Fabric. Semantische modellen lezen uit Exposed. Na de load start ADF de refresh via de Power BI REST API.

Onderaan staan de Azure-resources per omgeving, beveiliging en identiteit, monitoring en de DTAP-straat. Elke omgeving heeft een eigen Data Factory, SQL-database en Key Vault; de self-hosted IR wordt door de drie omgevingen gedeeld.

notitie

De bronnen op de plaat zijn voorbeelden. Alle koppelingen staan onder Integraties. Resource-namen op de plaat zijn placeholders.

Afdrukken​

De plaat is ontworpen voor A3 of A2 liggend. Open hem op ware grootte en druk af vanuit de browser: de plaat schaalt zichzelf naar één pagina en gebruikt bij afdrukken altijd de lichte kleuren.
